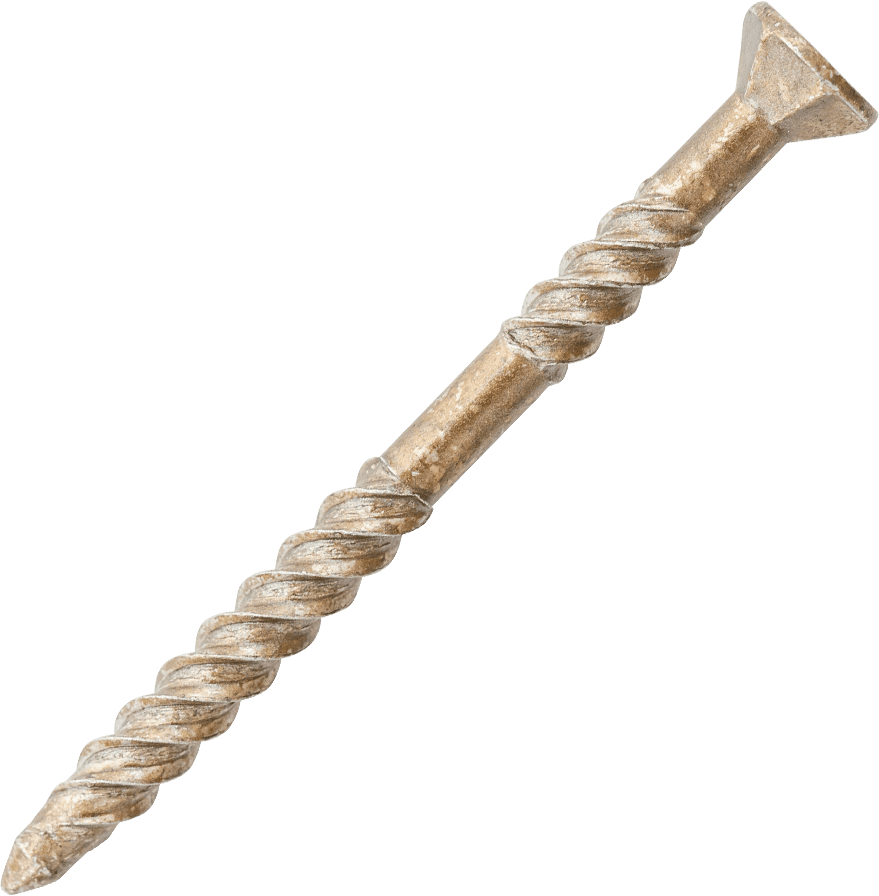

“未来のクギ”DOUB LOCK NAILDS NailⓇ

ダブロックネイル打ち込み式ネジ釘(PAT)
耐力壁壁倍率取得(仕様一覧)

釘打ち機で打ち込み
「自ら回転」
ネジの強度を発揮！
ネジとして取り外しも可能。「打ち込み式ネジ釘」

ネジとしての締結力を有し、
かつ釘打ち機で施工可能

打ち込みで施工するダブロックネイルは従来のネジ釘を
施工する際に発生していた「部材間の浮き」が
起こりませんのでいわゆる「全ネジ」での締結が可能
乾燥による建材の痩せでのガタツキ、キシミを防止いたします。

DOUB LOCK NAILの商品紹介

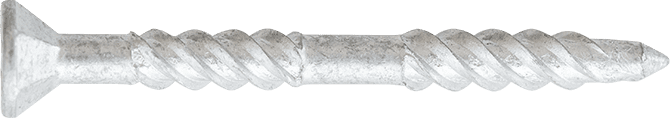

DLN-41
鉄製ラスパート
L=41ｍｍ素線径=3.0ｍｍ
(釘打ち機サイズ：65ｍｍ用以上)

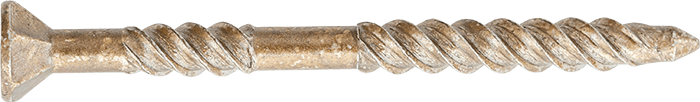

DLN-51
鉄製ラスパート
L=51ｍｍ素線径=3.2ｍｍ
(釘打ち機サイズ：75ｍｍ用以上)

共同開発製品関計株式会社×チャネルオリジナル

ネジでありながら打ち込みで施工可能！
従来の丸釘やスクリューネイルと
同様の施工で高い性能！

Channel Original社
木製外壁材専用釘

木外壁用カラーステンレス製品
DLN-51CH
全長:51ｍｍ
太さ:素線径2.85ｍｍ
ねじ山外径3.7ｍｍ
頭部:φ5.5ｍｍ丸頭
素材:ステンレス SUS XM7
塗装釘
釘打機用：プラシート連結釘
手持ち用：バラ小箱詰め釘

金属下地用

C型鋼、アルミ材への建材締結を可能にするピアスバレット！！
「ピアスビス」の株式会社九飛勢螺より販売！！
ドリルねじに代わってお使い頂くと、驚愕の時短！！
九飛勢螺㈱HP:　https://qp-seira.jp/

DOUB LOCK NAILの施工方法

DLN-51

片手で素早く施工
釘打ち機で！片手作業なので
ビス打ちの安全性も向上！

取り外しも簡単
バール不要！ねじの取り外し同様
インパクトドライバーでOK！
建材の損傷を最小限に！

DLN-41

MOVIE

DOUB LOCK NAILの10のポイント

ONE

安全

インパクトではなくくぎ打ち機で施工できます。片手作業が可能になり足場、屋根、脚立等での安全性が向上します。
TWO

工期短縮

ビス止め作業の施工性は格段に向上し工期短縮となります。
THREE

強い

引き抜き力が強い。スクリューネイル、リングネイルの約2倍。
FOUR

地震に強い

引き抜き力は丸釘の4倍以上。せん断力に対しても同じ太さで1.7倍。90度の曲げでも折れないネバリ。
FIVE

ネジの空振りなし

頭部埋め込み時のネジの空振りの心配なし。
SIX

バリが出ない

特殊頭部形状により合板に打ち込んでもバリが出ない。次作業への移行がスムーズに。
SEVEN

強度低下が少ない

木材の弾性低下による摩擦力減少に影響されないので経年による強度低下が少ない。
EIGHT

木割れ防止

特殊先端形状（PAT）で木割れを防止。
NINE

リサイクル

解体・分別が容易。資材の損傷も最低限に。頭部⊕穴によりインパクトドライバーでの解体、分別が容易に。
TEN

きしみ・ガタツキ防止

半ネジではないので合板内に働くネジにより合板のやせによるきしみ、ガタツキを防止。

DOUB LOCK NAILの施工例

(部材圧、必要強度に応じてDLN-41 DLN-51の使い分け願います)木下地への合板・木材接合

屋根下地合板接合
壁下地合板接合
階段下地合板接合

床下地合板接合
各種造作合板接合
コンクリート型枠合板接合

リフォーム時等旧合板への
合板重ね張り
輸送用パレット制作
輸送用梱包制作

※耐力壁など認定が必要な箇所についてご注意願います。 (仕様一覧)
2x4木造耐力壁の壁倍率（大臣認定）を４種取得しております。

その他釘、コーススレッド等ネジが使用できる
用途においては既ね対応できます。

使用例：
・薄鋼板の木下地への接合（破風板・鼻隠し・屋根材・外壁材）＊ステンレス製、⊕穴無し検討中

使用例：
・一部樹脂材の接合 (釘・ビス施工で割れない材質、形状)

木造耐力壁における
構造方法国土交通省認定取得！

国土交通省認定取得

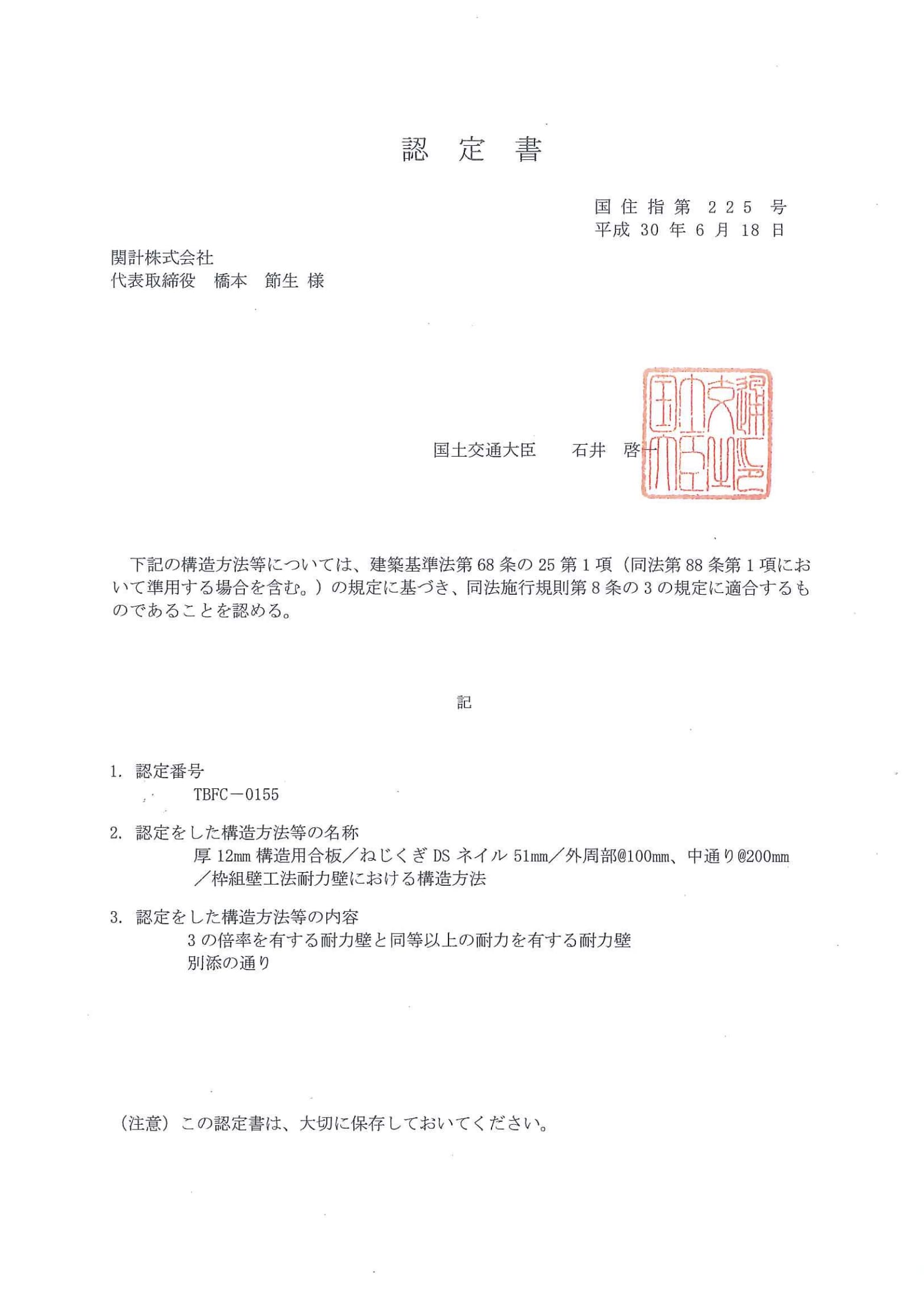

1.認定番号：TBFC-0155
2.構造方法等の名称
厚12mm構造用合板/ねじくぎDSネイル51mm/外周部@100mm、中通り@200mm/枠組壁工法耐力壁における構造方法
3.構造方法等の内容
3の倍数を有する耐力壁と同等以上の耐力を有する耐力壁

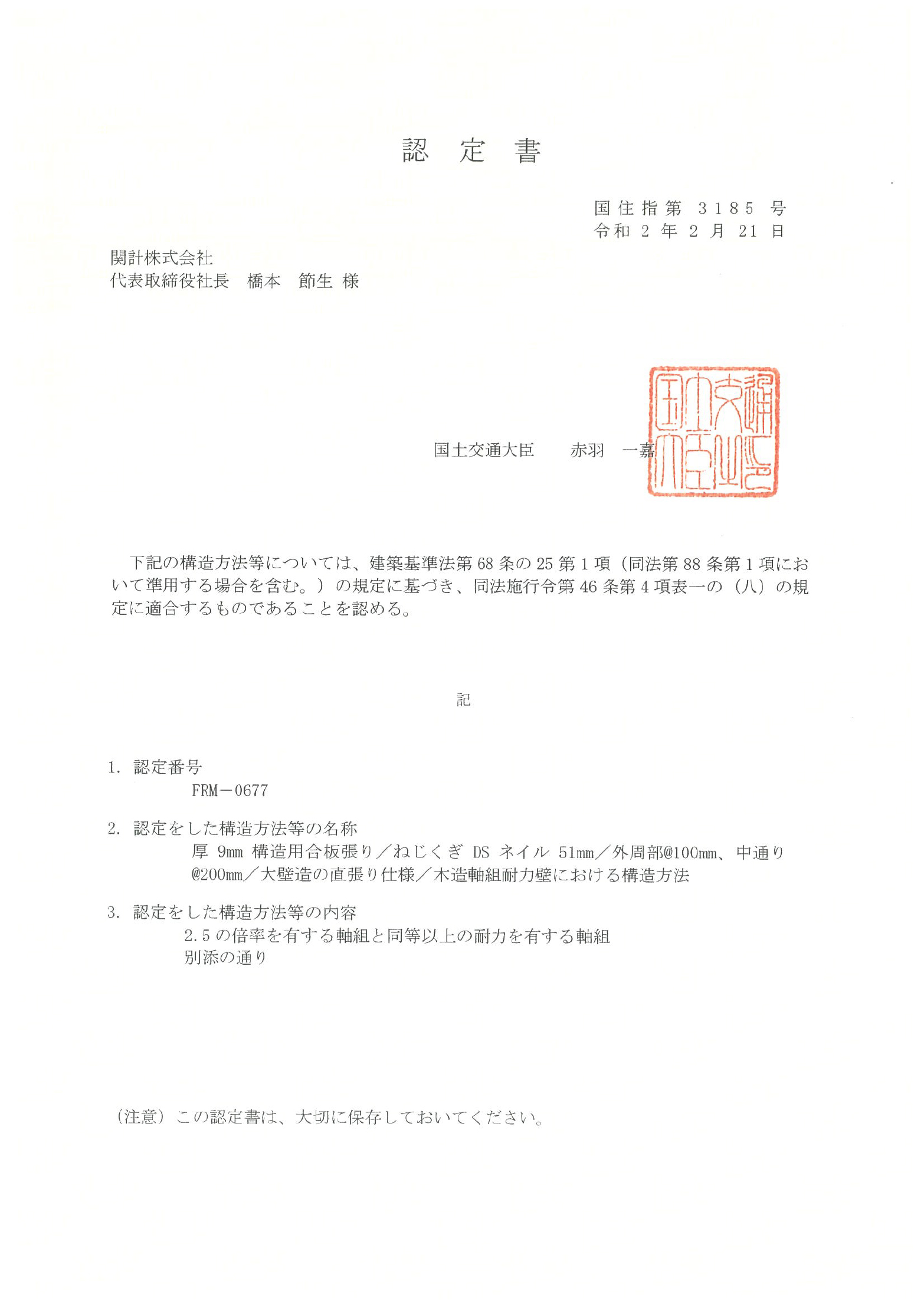

1.認定番号：FRM-0677
2.構造方法等の名称
厚9mm構造用合板張り/ねじくぎDSネイル51mm/外周部@100mm、中通り@200mm/大壁造の直張り仕様/木造軸組耐力壁における構造方法
3.構造方法等の内容
2.5の倍率を有する軸組と同等以上の耐力を有する軸組

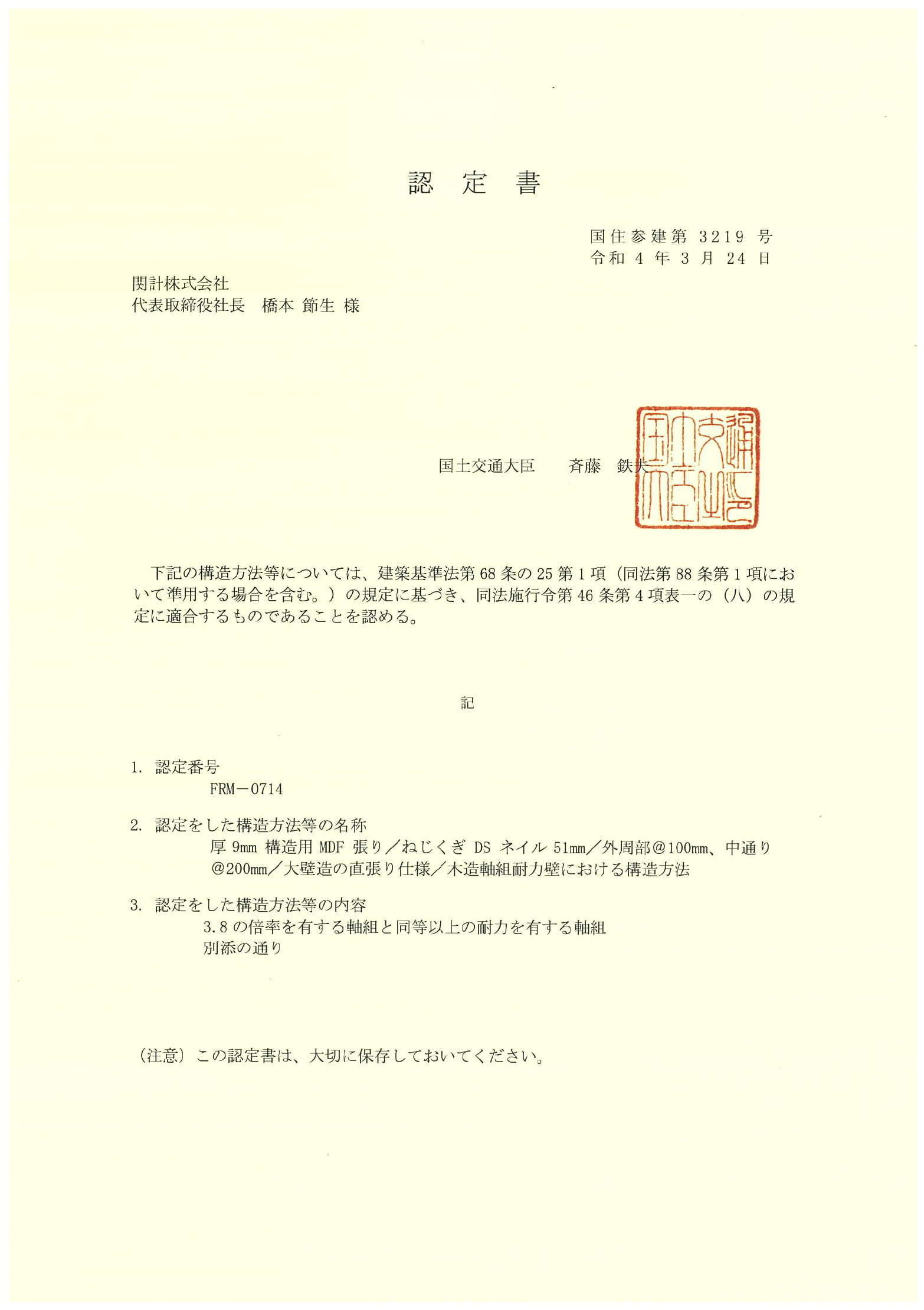

1.認定番号：FRM-0714
2.構造方法等の名称
厚9mm構造用MDF張り/ねじくぎDSネイル51mm/外周部@100mm、中通り@200mm/大壁造の直張り仕様/木造軸組耐力壁における構造方法
3.構造方法等の内容
3.8の倍率を有する軸組と同等以上の耐力を有する軸組

1.認定番号：FRM-0715
2.構造方法等の名称
厚9mm構造用MDF張り/ねじくぎDSネイル51mm/外周部@150mm、中通り@150mm/大壁造の直張り仕様/木造軸組耐力壁における構造方法
3.構造方法等の内容
3.1の倍率を有する軸組と同等以上の耐力を有する軸組

DOUB LOCK NAILのその他性能試験

DLNは丸釘の約4倍リングネイル、スクリューネイルの約2倍の引き抜き強度

釘として打ち込みにより施工しますが
ねじとしての引き抜き強度を発揮します。

折れない！ダブロックネイル

木造耐力壁壁倍率（大臣認定）4種取得(仕様一覧)

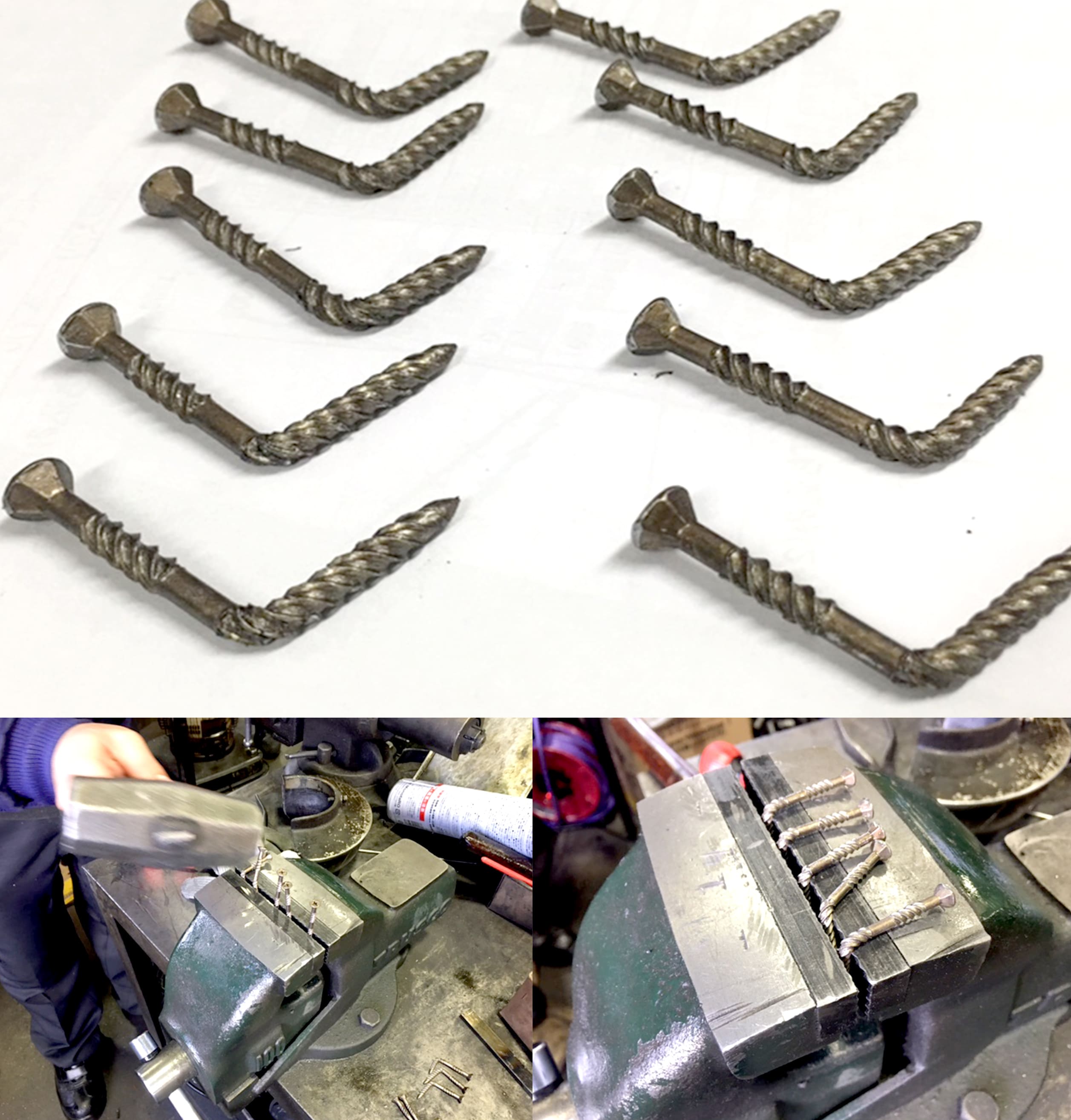

90度曲げても折れない

DLNは打ち込みの力を加えることで自ら回転して入りますので
ネジ釘のような焼き入れが必要ないため
90°曲げても折れない粘りを持っており
耐力壁の壁倍率取得に生かされております。(仕様一覧)
国土交通省より2×4耐力壁の壁倍率の認定を受けております。）
※耐力壁の施工に際しては施工要領書（別紙資料）を発行いたします。

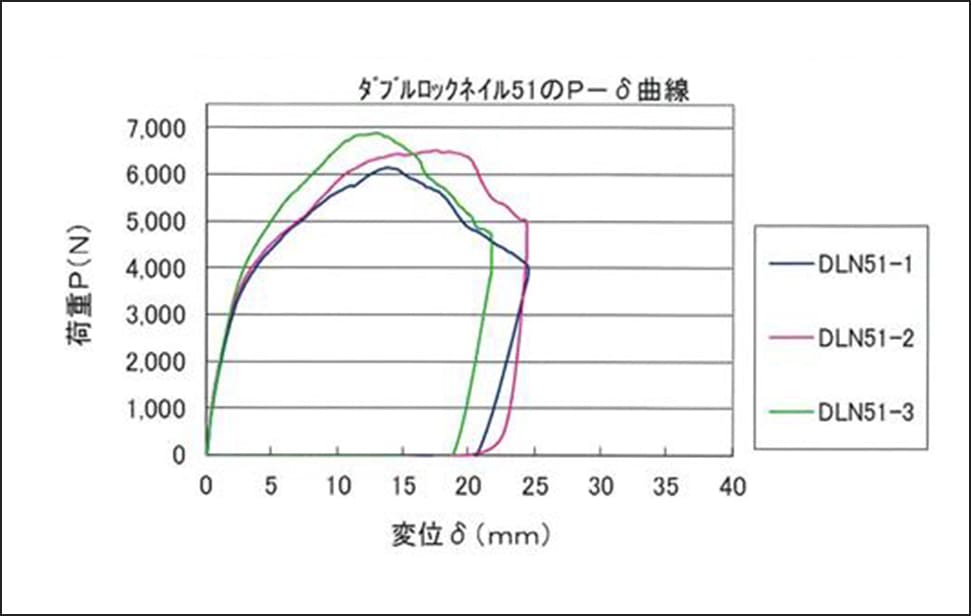

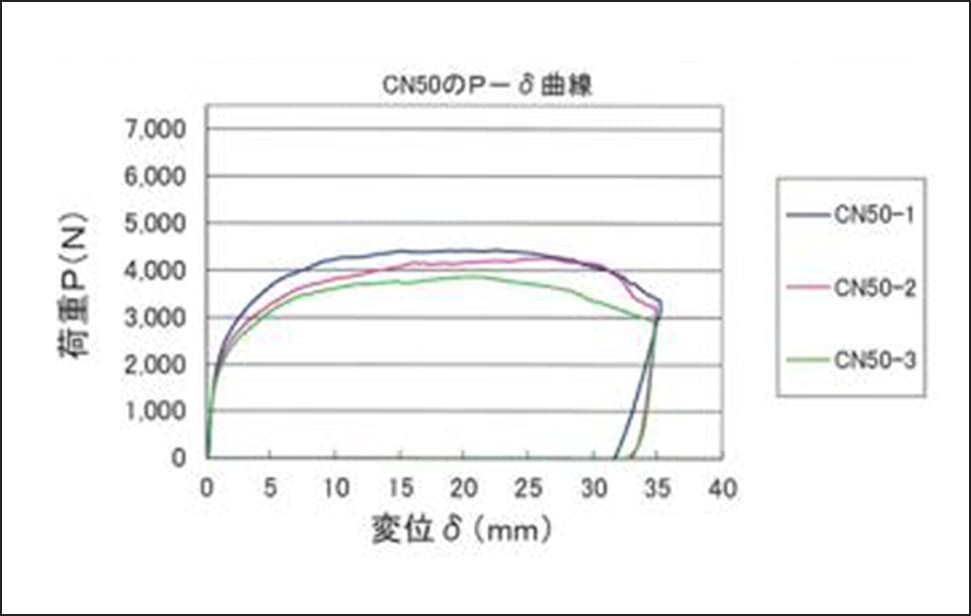

ダブロックネイルと
太目鉄丸釘（CN50）一面せん断試験実験結果

※SPF材に12m/m構造用合板を留め、せん断耐力を比較(1.67倍)

DLN-51はCN-50に比べ耐力は上がっています（1.67倍）
変位は小さくなっているため「変形性能は低い」ように見えますが
両釘共折れずに曲がっており、変異の差は「下地材からの抜け」が
有るか無いかの違いによります。
「抜け」は無い方が良いと弊社は考えます。
